7-polige stekker

Een 7-polige stekker wordt gebruikt als verbindingsstekker tussen de verlichting van een aanhanger en het voertuig. Deze stekker is essentieel voor een goede werking van de verlichting van de aanhanger. Om de verlichting van stroom te voorzien, plugt u de 7-polige stekker in de contactdoos van de auto. Als u meer dan 7 pinnetjes in de stekker telt, heeft uw aanhanger waarschijnlijk een 13-polige stekker.

Tegenwoordig worden 7-polige stekkers minder vaak gebruikt omdat nieuwe voertuigen met een trekhaak standaard zijn uitgerust met een 13-polige stekker. Vooral oudere voertuigen en aanhangers hebben nog een 7-polige stekker. Een belangrijk detail is dat achteruitrijverlichting nooit als functie in een 7-polige stekker zit.

Aansluitschema 7-polige stekker

Hieronder vindt u het aansluitschema van een 7-polige stekker. Sluit de kabels op de volgende manier aan in de stekker:

Knipperlicht links - Geel
Mistlamp - Blauw
Massa - Wit
Knipperlicht rechts - Groen
Achterlicht rechts - Bruin
Remlichten links en rechts - Rood
Achterlicht links en voorlicht - Zwart

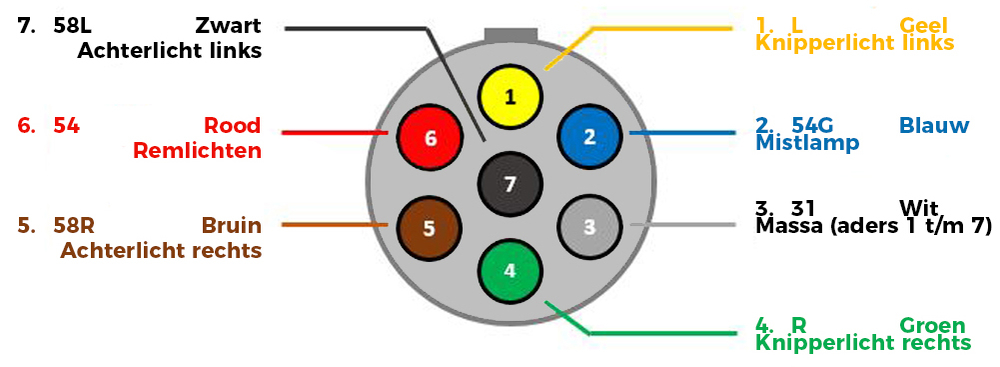

7-polige stekker schema

Wat is het verschil tussen een 7-polige en 13-polige stekker?

Bij een 7-polige stekker telt u 7 contactpunten, die de volgende lichtfuncties hebben: achterlicht, remlicht, richtingaanwijzer links, richtingaanwijzer rechts en mistlamp. Een 13-polige stekker heeft daarentegen 13 contactpunten. Soms telt een 13-polige stekker slechts 8 contactpunten, omdat voor alle verplichte lichtfuncties (inclusief achteruitrijverlichting) 8 contactpunten voldoende zijn. De overige contactpunten kunnen worden gebruikt voor een continue stroomvoorziening of laadmogelijkheid in bijvoorbeeld een caravan.

7-polige stekker aansluiten

Het aansluiten van een 7-polige stekker is vrij eenvoudig. Het is belangrijk om het aansluitschema te volgen en ervoor te zorgen dat de contactpunten in de achterlichten correct zijn aangesloten. Vaak gaat het mis wanneer de verschillende kleuren aders verkeerd zijn aangesloten. In dat geval is het aan te raden de complete kabelboom opnieuw na te kijken om te ontdekken waar het verkeerd is aangesloten. Geduld en een goed overzicht zijn hierbij erg belangrijk. Om een 7-polige stekker aan te sluiten op een 13-polige stekkerdoos in de auto kunt u ook een 7>13 polige adapter gebruiken.
